باتری خورشیدی و ذخیره سازی انرژی
باتری خورشیدی و ذخیرهسازی انرژی
باتری یکی از مهمترین اجزای سیستمهای ذخیره انرژی خورشیدی است که امکان ذخیره انرژی تولیدشده توسط پنلهای خورشیدی و استفاده از آن را در زمان مورد نیاز فراهم میکند. این انرژی میتواند در ساعات شب، هنگام کاهش تابش خورشید یا در زمان قطع برق مورد استفاده قرار گیرد.
باتری در سیستمهای خورشیدی، بهویژه در سیستمهای Off Grid و Hybrid، نقش مهمی در تأمین برق پایدار و مدیریت انرژی دارد. انتخاب صحیح نوع باتری، ظرفیت، ولتاژ، عمق دشارژ و فناوری ساخت آن میتواند تأثیر مستقیمی بر عملکرد، طول عمر و هزینه نهایی سیستم داشته باشد.
با پیشرفت فناوری ذخیره انرژی، باتریهای مورد استفاده در سیستمهای خورشیدی نیز از باتریهای سنتی سرباسیدی به فناوریهای جدیدتر مانند باتریهای لیتیومیون و LiFePO4 توسعه یافتهاند. امروزه انتخاب فناوری مناسب باتری باید بر اساس نوع سیستم خورشیدی، میزان مصرف، تعداد چرخههای شارژ و دشارژ، شرایط محیطی و الزامات پروژه انجام شود.
در این راهنما، با مفهوم باتری خورشیدی، نحوه عملکرد و کاربرد آن، انواع و فناوریهای مختلف باتری، تفاوت آنها، معیارهای انتخاب باتری مناسب و نقش سیستمهای ذخیره انرژی در سیستمهای خورشیدی آشنا میشوید.
فهرست مطالب
- باتری چیست؟
- نقش و کاربرد باتری در سیستمهای خورشیدی
- باتری چگونه انرژی را ذخیره و آزاد میکند؟
- انواع باتریهای مورد استفاده در سیستمهای خورشیدی
- تاریخچه و تحول فناوری باتری
- باتریهای سرباسیدی؛ AGM و GEL
- باتریهای لیتیومیون و LiFePO4
- مقایسه فناوریهای مختلف باتری
- ظرفیت، ولتاژ و عمق دشارژ باتری
- نحوه انتخاب باتری مناسب برای سیستم خورشیدی
- نقش باتری در سیستمهای On Grid، Off Grid، Hybrid و Multi-Source
- طول عمر و نگهداری باتری خورشیدی
- جمعبندی و نکات مهم انتخاب باتری
باتری چیست؟
باتری یک وسیله الکتروشیمیایی برای ذخیره و تأمین انرژی الکتریکی است که انرژی را به صورت شیمیایی در خود ذخیره کرده و هنگام نیاز، آن را به انرژی الکتریکی تبدیل میکند. باتری از یک یا چند سلول الکتروشیمیایی تشکیل شده است و با ایجاد یک واکنش شیمیایی کنترلشده، امکان جریان یافتن الکترونها در مدار خارجی را فراهم میکند.
در سیستمهای خورشیدی، باتری وظیفه دارد بخشی از انرژی تولیدشده توسط پنلهای خورشیدی را ذخیره کند تا این انرژی در زمان مناسب، مانند ساعات شب، کاهش تابش خورشید یا قطع شبکه برق، در اختیار مصرفکننده قرار گیرد.
ظرفیت و عملکرد باتری فقط به مقدار انرژی قابل ذخیره محدود نمیشود. پارامترهایی مانند ولتاژ نامی، ظرفیت انرژی، جریان شارژ و دشارژ، عمق دشارژ (DoD)، راندمان، تعداد چرخههای شارژ و دشارژ و شرایط دمایی در عملکرد و طول عمر آن تأثیر دارند. به همین دلیل، انتخاب باتری باید بر اساس نوع سیستم خورشیدی و الگوی مصرف برق انجام شود.
باتریهای مورد استفاده در سیستمهای خورشیدی با توجه به فناوری ساخت و کاربرد، انواع مختلفی دارند. باتریهای سرباسیدی مانند AGM و GEL و فناوریهای لیتیومیونی مانند LiFePO4 از گزینههای شناختهشده برای ذخیره انرژی هستند و هرکدام ویژگیها، مزایا، محدودیتها و شرایط کاربرد متفاوتی دارند.
ساختار باتری و اجزای تشکیلدهنده آن
باتری یک وسیله ذخیرهسازی انرژی الکتروشیمیایی است که انرژی الکتریکی را در قالب انرژی شیمیایی ذخیره کرده و در زمان نیاز دوباره به انرژی الکتریکی تبدیل میکند. اگرچه ساختار ظاهری باتریها ممکن است ساده به نظر برسد، اما عملکرد آنها به مجموعهای از اجزای الکتروشیمیایی و حفاظتی وابسته است که در کنار یکدیگر فرآیند شارژ و دشارژ را انجام میدهند.
سلول باتری چیست؟
سلول (Cell) کوچکترین واحد اصلی یک باتری است که میتواند انرژی الکتروشیمیایی را ذخیره و آزاد کند. هر باتری از یک یا چند سلول تشکیل میشود. ولتاژ و ظرفیت نهایی باتری به نوع، تعداد و نحوه اتصال سلولها بستگی دارد.
برای افزایش ولتاژ، سلولها معمولاً بهصورت سری به یکدیگر متصل میشوند و برای افزایش ظرفیت جریاندهی یا ظرفیت آمپرساعت، میتوان از آرایشهای موازی استفاده کرد. در باتریهای مدرن، مجموعه سلولها میتواند در قالب ماژول و سپس یک پک باتری قرار گیرد.
آند، کاتد و الکترودها
دو جزء اصلی الکتروشیمیایی در سلول، الکترود مثبت و الکترود منفی هستند که در هنگام شارژ و دشارژ، واکنشهای شیمیایی در آنها رخ میدهد. در اصطلاح الکتروشیمیایی، نام آند و کاتد بر اساس جهت واکنش و جریان الکترونها در شرایط شارژ یا دشارژ تعیین میشود؛ بنابراین بهتر است برای جلوگیری از ابهام، در معرفی باتری از عبارت «الکترود مثبت و منفی» نیز استفاده شود.
الکترولیت چیست؟
الکترولیت محیطی است که امکان جابهجایی یونها را بین الکترودهای باتری فراهم میکند. نوع الکترولیت به فناوری باتری بستگی دارد. در باتریهای سرباسیدی از محلول اسید سولفوریک استفاده میشود، در حالی که باتریهای لیتیومی از الکترولیت مخصوص این فناوری استفاده میکنند.
جداکننده یا Separator
جداکننده (Separator) یک لایه عایق و متخلخل است که بین الکترودهای مثبت و منفی قرار میگیرد. این لایه مانع تماس مستقیم الکترودها و ایجاد اتصال کوتاه میشود و در عین حال اجازه عبور یونها در داخل سلول را فراهم میکند.
ساختار باتریهای سرباسیدی
در باتریهای سرباسیدی، هر سلول از صفحات مثبت و منفی، ماده فعال، جداکننده و الکترولیت تشکیل شده است. صفحات مثبت معمولاً بر پایه دیاکسید سرب و صفحات منفی بر پایه سرب هستند و الکترولیت از محلول اسید سولفوریک تشکیل میشود.
چند سلول در کنار یکدیگر قرار میگیرند تا ولتاژ مورد نیاز باتری ایجاد شود. برای مثال، یک باتری سرباسیدی اسمی ۱۲ ولت معمولاً از شش سلول حدود ۲ ولتی تشکیل میشود.
در باتریهای سرباسیدی مختلف، ساختار فیزیکی و نحوه نگهداری الکترولیت متفاوت است. باتریهای Flooded، AGM و GEL همگی از خانواده سرباسیدی هستند، اما در نحوه قرارگیری و مدیریت الکترولیت با یکدیگر تفاوت دارند.
ساختار باتریهای لیتیومی
در باتریهای لیتیومی، سلولها از الکترودهای مثبت و منفی، جداکننده و الکترولیت تشکیل شدهاند. بسته به نوع سلول و طراحی سازنده، این سلولها میتوانند به شکلهای مختلفی مانند استوانهای، منشوری یا پاکتی ساخته شوند.
چند سلول میتوانند در قالب یک ماژول (Module) قرار گیرند و چند ماژول نیز یک پک باتری (Battery Pack) را تشکیل دهند. در سیستمهای ذخیره انرژی بزرگتر، چند پک باتری میتوانند در کنار تجهیزات کنترل و تبدیل توان، یک سامانه ذخیره انرژی باتری یا BESS را تشکیل دهند.
BMS چیست و چه نقشی دارد؟
در بسیاری از باتریهای لیتیومی، سیستم مدیریت باتری (BMS) یکی از اجزای بسیار مهم پک باتری است. BMS وظیفه پایش پارامترهایی مانند ولتاژ سلولها، جریان، دما و وضعیت شارژ را بر عهده دارد و در صورت مشاهده شرایط نامناسب میتواند برای حفاظت از باتری، شارژ یا دشارژ را محدود یا قطع کند.
در باتریهای چندسلولی، BMS میتواند وظایف دیگری مانند متعادلسازی سلولها (Cell Balancing) و مدیریت شرایط حفاظتی را نیز انجام دهد. کیفیت و قابلیتهای BMS از عوامل مهم در ایمنی، عملکرد و طول عمر باتریهای لیتیومی محسوب میشود.
بدنه، ترمینالها و تجهیزات حفاظتی
سلولها و اجزای داخلی باتری درون محفظهای مقاوم قرار میگیرند که وظیفه حفاظت مکانیکی و محیطی از اجزای داخلی را بر عهده دارد. باتری همچنین دارای ترمینالهای مثبت و منفی برای اتصال به مدار خارجی است.
بسته به نوع باتری و طراحی سیستم، تجهیزات حفاظتی دیگری مانند فیوز، قطعکننده، سنسور دما و مدارهای حفاظتی نیز میتوانند در ساختار پک یا در مدار خارجی باتری مورد استفاده قرار گیرند.
تفاوت ساختار باتری سرباسیدی و لیتیومی
- سرباسیدی: صفحات مثبت و منفی، الکترولیت اسیدی، جداکننده و محفظه اصلیترین اجزای آن هستند.
- لیتیومی: از سلولهای لیتیومی، الکترودها، جداکننده، الکترولیت و در بسیاری از پکها BMS تشکیل میشود.
- باتری سرباسیدی: معمولاً ساختار سادهتری دارد و در برخی انواع نیازمند نگهداری بیشتری است.
- باتری لیتیومی: به دلیل استفاده از BMS و مدیریت دقیق سلولها، سیستم الکترونیکی پیچیدهتری دارد.
- هر دو فناوری: از سلولهای الکتروشیمیایی تشکیل شدهاند و عملکرد آنها به واکنشهای شیمیایی داخل سلول وابسته است.
شناخت ساختار باتری کمک میکند هنگام انتخاب باتری خورشیدی، تنها به ظرفیت اسمی آن توجه نشود و عواملی مانند نوع سلول، فناوری باتری، BMS، تعداد سلولها، ولتاژ، ظرفیت قابل استفاده و شرایط کاری نیز مورد بررسی قرار گیرد.
باتری چگونه کار میکند؟
باتری انرژی الکتریکی را مستقیماً مانند یک مخزن برق در خود نگه نمیدارد؛ بلکه انرژی را به شکل انرژی شیمیایی ذخیره میکند و هنگام نیاز، از طریق واکنشهای الکتروشیمیایی آن را دوباره به انرژی الکتریکی تبدیل میکند. این فرآیند در سلولهای باتری و با جابهجایی یونها و الکترونها بین الکترودها انجام میشود.
فرآیند دشارژ؛ زمانی که باتری برق مصرفکننده را تأمین میکند
هنگامی که باتری به یک مصرفکننده متصل میشود، واکنشهای شیمیایی داخل سلول باعث ایجاد اختلاف پتانسیل بین الکترودهای مثبت و منفی میشوند. در نتیجه، الکترونها از مسیر مدار خارجی حرکت میکنند و جریان الکتریکی مورد نیاز مصرفکننده را تأمین میکنند.
همزمان با حرکت الکترونها در مدار خارجی، یونها در داخل باتری و از طریق الکترولیت جابهجا میشوند. این حرکت هماهنگ الکترونها در مدار خارجی و یونها در داخل سلول، فرآیند تبدیل انرژی شیمیایی به انرژی الکتریکی را امکانپذیر میکند.
فرآیند شارژ؛ بازگرداندن انرژی به باتری
هنگام شارژ، یک منبع خارجی مانند شارژکنترلر یا اینورتر شارژر جریان الکتریکی را به باتری وارد میکند. انرژی الکتریکی واردشده باعث میشود واکنشهای شیمیایی داخل سلول در جهت مخالف فرآیند دشارژ حرکت کنند و انرژی دوباره به شکل شیمیایی در باتری ذخیره شود.
به این ترتیب، در یک باتری قابل شارژ، فرآیند شارژ و دشارژ دو فرآیند مرتبط و تقریباً معکوس هستند. البته در عمل، واکنشها کاملاً برگشتپذیر نیستند و بخشی از انرژی به شکل گرما و تلفات الکتروشیمیایی از دست میرود. همین موضوع یکی از دلایل تفاوت بین انرژی واردشده هنگام شارژ و انرژی قابل دریافت هنگام دشارژ است.

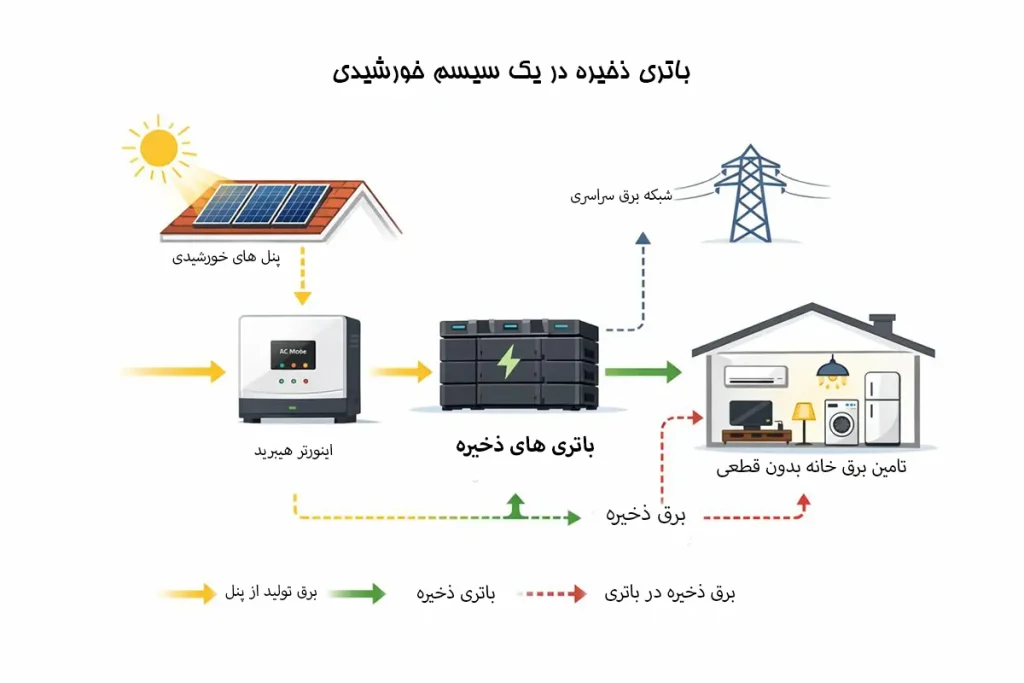

عملکرد باتری در سیستم خورشیدی
در یک سیستم خورشیدی مجهز به ذخیره انرژی، برق تولیدشده توسط پنلها پس از مدیریت و تبدیل مناسب، برای شارژ باتری استفاده میشود. باتری در زمان تولید بیش از مصرف، انرژی اضافی را ذخیره میکند و در زمان کاهش تولید پنلها یا افزایش مصرف، انرژی ذخیرهشده را در اختیار سیستم قرار میدهد.
در یک سیستم Off Grid، باتری میتواند منبع اصلی ذخیره انرژی برای ساعات بدون تابش خورشید باشد. در سیستم Hybrid نیز باتری میتواند در کنار پنل خورشیدی، شبکه برق و سایر منابع انرژی برای تأمین پایدار برق مورد استفاده قرار گیرد.
بنابراین، باتری را میتوان یکی از اجزای اصلی مدیریت انرژی در سیستمهای خورشیدی دانست؛ اما عملکرد صحیح آن به انتخاب مناسب ظرفیت، ولتاژ، فناوری، جریان شارژ و دشارژ و همچنین هماهنگی با اینورتر و سایر تجهیزات سیستم وابسته است.
نقش و کاربرد باتری در سیستمهای خورشیدی
باتری در سیستمهای خورشیدی وظیفه اصلی ذخیره انرژی الکتریکی و تأمین آن در زمان مورد نیاز را بر عهده دارد. پنلهای خورشیدی در طول روز و با تابش خورشید برق تولید میکنند، اما میزان تولید انرژی در تمام ساعات شبانهروز یکسان نیست. باتری این امکان را فراهم میکند که بخشی از انرژی تولیدشده در زمان مناسب ذخیره شده و در زمان کاهش یا توقف تولید خورشیدی مورد استفاده قرار گیرد.
اهمیت باتری در همه سیستمهای خورشیدی یکسان نیست. در سیستمهای On Grid که به شبکه برق متصل هستند، در بسیاری از پروژهها نیازی به باتری وجود ندارد؛ زیرا شبکه میتواند در زمان کاهش تولید خورشیدی برق مورد نیاز را تأمین کند. با این حال، در سیستمهای دارای ذخیره انرژی، باتری میتواند برای تأمین برق در زمان قطع شبکه، مدیریت مصرف و استفاده از انرژی ذخیرهشده مورد استفاده قرار گیرد.
در سیستمهای Off Grid، باتری یکی از اجزای اصلی سیستم است؛ زیرا این سیستمها به شبکه برق متصل نیستند و باید انرژی مورد نیاز مصرفکننده را در ساعات بدون تابش خورشید نیز تأمین کنند. انرژی تولیدشده در طول روز در باتری ذخیره شده و در شب یا هنگام کاهش تولید پنلها در اختیار مصرفکننده قرار میگیرد.
در سیستمهای Hybrid، باتری نقش مهمی در مدیریت انرژی بین پنل خورشیدی، مصرفکننده و شبکه برق دارد. انرژی خورشیدی میتواند ابتدا برای تأمین بار مصرفی استفاده شود و انرژی مازاد برای شارژ باتری اختصاص یابد. باتری نیز در زمان مناسب میتواند انرژی ذخیرهشده را به مصرفکننده تحویل دهد و وابستگی به شبکه برق را کاهش دهد.
در سیستمهای Multi-Source یا چندمنبعه، باتری میتواند در کنار پنل خورشیدی، توربین بادی، برق شبکه و دیزلژنراتور مورد استفاده قرار گیرد. در این ساختار، سیستم مدیریت انرژی و اینورتر مناسب میتوانند بر اساس میزان تولید و مصرف، وضعیت شارژ باتری و در دسترس بودن سایر منابع، نحوه استفاده از انرژی ذخیرهشده و منابع مختلف را مدیریت کنند.
- ذخیره انرژی تولیدشده توسط پنلهای خورشیدی
- تأمین برق در ساعات شب و زمان کاهش تابش خورشید
- تأمین برق پشتیبان در زمان قطع شبکه
- کاهش وابستگی به شبکه برق در سیستمهای Hybrid
- استفاده بهتر از انرژی تولیدشده و کاهش هدررفت انرژی مازاد
- کمک به پایداری تأمین برق در سیستمهای Off Grid و Multi-Source
باتری چگونه انرژی را ذخیره و آزاد میکند؟
باتری انرژی الکتریکی را به صورت مستقیم در خود ذخیره نمیکند، بلکه انرژی را به شکل انرژی شیمیایی در مواد فعال الکترودها ذخیره کرده و هنگام نیاز دوباره آن را به انرژی الکتریکی تبدیل میکند. این فرآیند از طریق واکنشهای الکتروشیمیایی در داخل سلول باتری انجام میشود.
هر باتری از یک یا چند سلول الکتروشیمیایی تشکیل شده است. هر سلول دارای دو الکترود با نامهای آند و کاتد و یک الکترولیت است که امکان انتقال یونها را در داخل سلول فراهم میکند. در هنگام شارژ، انرژی الکتریکی وارد باتری شده و باعث تغییرات شیمیایی در مواد فعال آن میشود و در نتیجه انرژی در باتری ذخیره میگردد.
هنگام دشارژ، واکنش الکتروشیمیایی در جهت مخالف انجام میشود. یونها در داخل باتری حرکت کرده و الکترونها از طریق مدار خارجی جریان پیدا میکنند. این جریان الکتریکی میتواند توسط تجهیزات سیستم خورشیدی مانند اینورتر خورشیدی به برق AC مورد نیاز مصرفکننده تبدیل شود.
در یک سیستم خورشیدی، فرآیند شارژ و دشارژ باتری باید بهصورت کنترلشده انجام شود. شارژکنترلر یا اینورتر هیبرید، بسته به نوع سیستم، میزان ولتاژ و جریان شارژ را کنترل میکند تا از شارژ بیش از حد، دشارژ بیش از حد و شرایط نامناسبی که میتواند باعث کاهش عمر باتری شود جلوگیری شود.
مقدار انرژی قابل استفاده از باتری به ظرفیت اسمی آن، راندمان سیستم و عمق دشارژ (DoD) بستگی دارد. به همین دلیل، ظرفیت اسمی باتری با مقدار انرژیای که در عمل میتوان بدون آسیب یا کاهش شدید طول عمر از آن استفاده کرد یکسان نیست.
در سیستمهای خورشیدی، هدف از ذخیرهسازی انرژی این است که تولید متغیر منابعی مانند خورشید و باد با الگوی مصرف هماهنگ شود. به این ترتیب، انرژی تولیدشده در زمان مناسب میتواند ذخیره شده و در زمانی که تولید کاهش مییابد، مانند ساعات شب یا زمان عبور ابرها، مورد استفاده قرار گیرد.
انواع باتریهای مورد استفاده در سیستمهای خورشیدی
باتریهای مورد استفاده در سیستمهای خورشیدی بر اساس فناوری ساخت، نوع مواد الکترودی، الکترولیت، روش نگهداری و نحوه عملکرد، به گروههای مختلفی تقسیم میشوند. انتخاب باتری مناسب به نوع سیستم خورشیدی، میزان مصرف انرژی، تعداد چرخههای شارژ و دشارژ، شرایط محیطی و بودجه پروژه بستگی دارد.
در پروژههای خورشیدی، باتری باید توانایی انجام چرخههای مکرر شارژ و دشارژ را داشته باشد. به همین دلیل، باتریهای مورد استفاده برای ذخیره انرژی با باتریهای معمولی خودرو که عمدتاً برای تأمین جریان زیاد در مدت کوتاه طراحی شدهاند، تفاوت دارند.
دستهبندی اصلی باتریهای مورد استفاده در سیستمهای خورشیدی
- باتریهای سرباسیدی (Lead-Acid): از قدیمیترین و شناختهشدهترین فناوریهای ذخیره انرژی هستند و شامل انواع مختلفی مانند باتریهای سرباسیدی تر یا Flooded، AGM و GEL میشوند.
- باتریهای AGM: نوعی باتری سرباسیدی سیلد یا VRLA هستند که الکترولیت آنها در ساختار جداکنندههای الیاف شیشهای جذب شده است. این باتریها نسبت به باتریهای سرباسیدی معمولی نیاز کمتری به نگهداری دارند و در برخی سیستمهای خورشیدی کوچک و متوسط استفاده میشوند.
- باتریهای GEL: این باتریها نیز در گروه باتریهای سرباسیدی VRLA قرار میگیرند، اما الکترولیت آنها به صورت ژل است. ساختار GEL امکان استفاده در برخی کاربردهای سیکلی و سیستمهای ذخیره انرژی را فراهم میکند.
- باتریهای لیتیومیون (Lithium-Ion): خانوادهای از فناوریهای جدیدتر ذخیره انرژی هستند که نسبت به باتریهای سرباسیدی معمولاً چگالی انرژی بالاتر، وزن کمتر و قابلیت استفاده از عمق دشارژ بیشتری دارند.
- باتریهای LiFePO4: یکی از انواع باتریهای لیتیومیونی با شیمی فسفات آهن لیتیوم است که به دلیل پایداری حرارتی مناسب، طول عمر چرخهای بالا و قابلیت استفاده مکرر در سیستمهای ذخیره انرژی، در بسیاری از سیستمهای خورشیدی مدرن مورد استفاده قرار میگیرد.
- سیستمهای ذخیره انرژی باتری (BESS): در پروژههای بزرگتر، باتری بهتنهایی یک تجهیز مستقل نیست، بلکه به همراه سیستم مدیریت باتری، تجهیزات حفاظتی، مبدل توان و سامانه کنترل انرژی در قالب یک سیستم ذخیره انرژی باتری یا BESS مورد استفاده قرار میگیرد.
در انتخاب میان این فناوریها، تنها قیمت اولیه نباید معیار تصمیمگیری باشد. عواملی مانند ظرفیت قابل استفاده، عمق دشارژ، تعداد چرخهها، راندمان، سرعت شارژ و دشارژ، شرایط دمایی، نیاز به نگهداری، ایمنی و هزینه کل مالکیت نیز باید در نظر گرفته شوند.
بهطور کلی، باتریهای سرباسیدی همچنان در برخی پروژههای اقتصادی و کاربردهای مشخص مورد استفاده قرار میگیرند، در حالی که فناوریهای لیتیومی، بهویژه LiFePO4، در بسیاری از سیستمهای ذخیره انرژی خورشیدی جدید به دلیل طول عمر و عملکرد سیکلی مناسب، جایگاه مهمی پیدا کردهاند.
تاریخچه و تحول فناوری باتری
فناوری باتری طی بیش از دو قرن از سلولهای الکتروشیمیایی اولیه به سیستمهای پیشرفته ذخیره انرژی امروزی توسعه یافته است. این تحول با هدف افزایش ظرفیت ذخیرهسازی، طول عمر، راندمان، ایمنی، قابلیت شارژ مجدد و کاهش وزن و هزینه انجام شده است. توسعه فناوری باتری نقش مهمی در گسترش کاربردهای ذخیره انرژی، از تجهیزات الکترونیکی و خودروهای برقی تا سیستمهای خورشیدی و شبکه برق داشته است.
از سلولهای اولیه تا باتریهای قابل شارژ
یکی از نخستین نمونههای شناختهشده باتری، پیل ولتایی بود که در سال ۱۸۰۰ توسط آلساندرو ولتا معرفی شد. این فناوری امکان تولید جریان الکتریکی پیوسته را فراهم کرد و پایهای برای توسعه علم الکتروشیمی و باتریهای بعدی شد.
در ادامه، فناوری باتریهای قابل شارژ توسعه پیدا کرد و در قرن نوزدهم باتریهایی مانند سرباسیدی به وجود آمدند. باتری سرباسیدی که در سال ۱۸۵۹ توسط گاستون پلانته توسعه یافت، به دلیل قابلیت شارژ مجدد، هزینه نسبتاً پایین و امکان تولید در مقیاس صنعتی، به یکی از مهمترین فناوریهای ذخیره انرژی تبدیل شد.
توسعه باتریهای سرباسیدی
باتریهای سرباسیدی طی دهههای بعد توسعه یافتند و انواع مختلفی از آنها برای کاربردهای متفاوت ساخته شد. باتریهای تر یا Flooded، باتریهای بدون نیاز به نگهداری گسترده و سپس باتریهای VRLA از جمله این تحولات بودند. فناوریهای AGM و GEL نیز در ادامه توسعه باتریهای VRLA به وجود آمدند و در برخی سیستمهای ذخیره انرژی مورد استفاده قرار گرفتند.
باتریهای سرباسیدی به دلیل قیمت مناسب، سابقه طولانی، دسترسی گسترده و فناوری شناختهشده، همچنان در برخی سیستمهای خورشیدی مورد استفاده قرار میگیرند؛ با این حال، وزن بالا، چگالی انرژی پایینتر و محدودیت در عمق دشارژ و طول عمر چرخهای، باعث شد فناوریهای جدیدتر مورد توجه قرار گیرند.
ظهور فناوری نیکل و توسعه باتریهای مدرن
در قرن بیستم، فناوریهای مختلفی مانند نیکل-کادمیم (Ni-Cd) و سپس نیکل-متال هیدرید (Ni-MH) توسعه یافتند. این فناوریها در برخی تجهیزات قابل حمل و کاربردهای صنعتی مورد استفاده قرار گرفتند، اما محدودیتهایی مانند هزینه، چگالی انرژی و در مورد Ni-Cd، استفاده از کادمیم بهعنوان یک ماده سمی، موجب شد فناوریهای دیگری توسعه پیدا کنند.
ورود باتریهای لیتیومیون
باتریهای لیتیومیون (Lithium-Ion) از مهمترین تحولات فناوری ذخیره انرژی در دهههای اخیر هستند. این باتریها نسبت به بسیاری از فناوریهای قدیمیتر، چگالی انرژی بالاتر، وزن کمتر و قابلیت شارژ و دشارژ مناسبتری دارند و به همین دلیل در تلفنهای همراه، لپتاپها، خودروهای برقی و سیستمهای ذخیره انرژی مورد استفاده قرار گرفتهاند.
حرکت به سمت باتریهای LiFePO4 و ذخیرهسازی انرژی
در میان خانواده باتریهای لیتیومیونی، فناوریهای مختلفی با ترکیبهای شیمیایی متفاوت توسعه یافتهاند. LiFePO4 یا لیتیوم آهن فسفات به دلیل پایداری حرارتی مناسب، ایمنی مطلوب، طول عمر چرخهای بالا و قابلیت استفاده مکرر، به یکی از فناوریهای مهم در سیستمهای ذخیره انرژی تبدیل شده است.
با گسترش انرژیهای تجدیدپذیر، باتریها دیگر فقط بهعنوان یک منبع برق پشتیبان مورد استفاده قرار نمیگیرند، بلکه به یکی از اجزای مهم سیستمهای ذخیره انرژی خورشیدی و BESS تبدیل شدهاند. در سیستمهای مدرن، باتری در کنار اینورتر، سیستم مدیریت باتری (BMS) و سیستم مدیریت انرژی (EMS) میتواند نقش مهمی در ذخیره انرژی، مدیریت بار و افزایش پایداری تأمین برق داشته باشد.
امروزه انتخاب فناوری باتری برای یک سیستم خورشیدی باید بر اساس نیاز واقعی پروژه انجام شود. عواملی مانند ظرفیت مورد نیاز، تعداد چرخههای شارژ و دشارژ، عمق دشارژ، شرایط دمایی، توان مورد نیاز، ایمنی، فضای نصب و هزینه کل سیستم تعیین میکنند که کدام فناوری برای یک پروژه مناسبتر است.
تاریخچه و تحول فناوری باتری
فناوری باتری طی بیش از دو قرن از سلولهای الکتروشیمیایی اولیه به سیستمهای پیشرفته ذخیره انرژی امروزی توسعه یافته است. این تحول با هدف افزایش ظرفیت ذخیرهسازی، طول عمر، راندمان، ایمنی، قابلیت شارژ مجدد و کاهش وزن و هزینه انجام شده است. توسعه فناوری باتری نقش مهمی در گسترش کاربردهای ذخیره انرژی، از تجهیزات الکترونیکی و خودروهای برقی تا سیستمهای خورشیدی و شبکه برق داشته است.
از سلولهای اولیه تا باتریهای قابل شارژ
یکی از نخستین نمونههای شناختهشده باتری، پیل ولتایی بود که در سال ۱۸۰۰ توسط آلساندرو ولتا معرفی شد. این فناوری امکان تولید جریان الکتریکی پیوسته را فراهم کرد و پایهای برای توسعه علم الکتروشیمی و باتریهای بعدی شد.
در ادامه، فناوری باتریهای قابل شارژ توسعه پیدا کرد و در قرن نوزدهم باتریهایی مانند سرباسیدی به وجود آمدند. باتری سرباسیدی که در سال ۱۸۵۹ توسط گاستون پلانته توسعه یافت، به دلیل قابلیت شارژ مجدد، هزینه نسبتاً پایین و امکان تولید در مقیاس صنعتی، به یکی از مهمترین فناوریهای ذخیره انرژی تبدیل شد.
توسعه باتریهای سرباسیدی
باتریهای سرباسیدی طی دهههای بعد توسعه یافتند و انواع مختلفی از آنها برای کاربردهای متفاوت ساخته شد. باتریهای تر یا Flooded، باتریهای بدون نیاز به نگهداری گسترده و سپس باتریهای VRLA از جمله این تحولات بودند. فناوریهای AGM و GEL نیز در ادامه توسعه باتریهای VRLA به وجود آمدند و در برخی سیستمهای ذخیره انرژی مورد استفاده قرار گرفتند.
باتریهای سرباسیدی به دلیل قیمت مناسب، سابقه طولانی، دسترسی گسترده و فناوری شناختهشده، همچنان در برخی سیستمهای خورشیدی مورد استفاده قرار میگیرند؛ با این حال، وزن بالا، چگالی انرژی پایینتر و محدودیت در عمق دشارژ و طول عمر چرخهای، باعث شد فناوریهای جدیدتر مورد توجه قرار گیرند.
ظهور فناوری نیکل و توسعه باتریهای مدرن
در قرن بیستم، فناوریهای مختلفی مانند نیکل-کادمیم (Ni-Cd) و سپس نیکل-متال هیدرید (Ni-MH) توسعه یافتند. این فناوریها در برخی تجهیزات قابل حمل و کاربردهای صنعتی مورد استفاده قرار گرفتند، اما محدودیتهایی مانند هزینه، چگالی انرژی و در مورد Ni-Cd، استفاده از کادمیم بهعنوان یک ماده سمی، موجب شد فناوریهای دیگری توسعه پیدا کنند.
ورود باتریهای لیتیومیون
باتریهای لیتیومیون (Lithium-Ion) از مهمترین تحولات فناوری ذخیره انرژی در دهههای اخیر هستند. این باتریها نسبت به بسیاری از فناوریهای قدیمیتر، چگالی انرژی بالاتر، وزن کمتر و قابلیت شارژ و دشارژ مناسبتری دارند و به همین دلیل در تلفنهای همراه، لپتاپها، خودروهای برقی و سیستمهای ذخیره انرژی مورد استفاده قرار گرفتهاند.
حرکت به سمت باتریهای LiFePO4 و ذخیرهسازی انرژی
در میان خانواده باتریهای لیتیومیونی، فناوریهای مختلفی با ترکیبهای شیمیایی متفاوت توسعه یافتهاند. LiFePO4 یا لیتیوم آهن فسفات به دلیل پایداری حرارتی مناسب، ایمنی مطلوب، طول عمر چرخهای بالا و قابلیت استفاده مکرر، به یکی از فناوریهای مهم در سیستمهای ذخیره انرژی تبدیل شده است.
با گسترش انرژیهای تجدیدپذیر، باتریها دیگر فقط بهعنوان یک منبع برق پشتیبان مورد استفاده قرار نمیگیرند، بلکه به یکی از اجزای مهم سیستمهای ذخیره انرژی خورشیدی و BESS تبدیل شدهاند. در سیستمهای مدرن، باتری در کنار اینورتر، سیستم مدیریت باتری (BMS) و سیستم مدیریت انرژی (EMS) میتواند نقش مهمی در ذخیره انرژی، مدیریت بار و افزایش پایداری تأمین برق داشته باشد.
امروزه انتخاب فناوری باتری برای یک سیستم خورشیدی باید بر اساس نیاز واقعی پروژه انجام شود. عواملی مانند ظرفیت مورد نیاز، تعداد چرخههای شارژ و دشارژ، عمق دشارژ، شرایط دمایی، توان مورد نیاز، ایمنی، فضای نصب و هزینه کل سیستم تعیین میکنند که کدام فناوری برای یک پروژه مناسبتر است.
باتریهای لیتیومیون و LiFePO4
باتریهای لیتیومیون یکی از مهمترین فناوریهای مدرن ذخیره انرژی هستند که به دلیل چگالی انرژی بالا، وزن کمتر، راندمان مناسب و قابلیت انجام تعداد زیادی چرخه شارژ و دشارژ، در بسیاری از کاربردهای جدید مورد استفاده قرار گرفتهاند. این فناوری در تجهیزات الکترونیکی قابل حمل، خودروهای برقی و سیستمهای ذخیره انرژی نیز کاربرد گستردهای پیدا کرده است.
«لیتیومیون» یک نام کلی برای خانوادهای از باتریها با شیمیهای مختلف است. تفاوت میان این باتریها عمدتاً به مواد مورد استفاده در الکترودها مربوط میشود و همین تفاوت میتواند بر ایمنی، چگالی انرژی، طول عمر، توان خروجی و هزینه باتری تأثیر بگذارد.
باتری LiFePO4 چیست؟
باتری LiFePO4 (Lithium Iron Phosphate) یا لیتیوم آهن فسفات یکی از انواع باتریهای لیتیومیونی است که در آن از ترکیب فسفات آهن لیتیوم در ماده کاتد استفاده میشود. این فناوری به دلیل پایداری حرارتی و شیمیایی مناسب، طول عمر چرخهای بالا و عملکرد قابل پیشبینی، در بسیاری از سیستمهای ذخیره انرژی مورد توجه قرار گرفته است.
یکی از ویژگیهای مهم LiFePO4، امکان استفاده از بخش بیشتری از ظرفیت اسمی باتری در مقایسه با بسیاری از باتریهای سرباسیدی است. این موضوع در سیستمهای خورشیدی اهمیت زیادی دارد، زیرا باتری معمولاً در چرخههای روزانه شارژ و دشارژ میشود و استفاده مؤثر از ظرفیت باتری میتواند بر اندازه و هزینه کل سیستم تأثیر بگذارد.
مزایای LiFePO4 در سیستمهای خورشیدی
- طول عمر چرخهای بالا در صورت استفاده و شارژ صحیح
- قابلیت استفاده از عمق دشارژ بیشتر نسبت به بسیاری از باتریهای سرباسیدی
- راندمان مناسب در چرخه شارژ و دشارژ
- وزن کمتر و چگالی انرژی بالاتر نسبت به باتریهای سرباسیدی با ظرفیت مشابه
- پایداری حرارتی و شیمیایی مناسب
- نیاز کمتر به نگهداری دورهای
- مناسب برای بسیاری از سیستمهای Off Grid، Hybrid و ذخیره انرژی
محدودیتهای باتریهای لیتیومی
با وجود مزایای متعدد، باتریهای لیتیومی نیز محدودیتهایی دارند. هزینه اولیه آنها معمولاً بیشتر از باتریهای سرباسیدی است و عملکرد و ایمنی آنها به طراحی صحیح سیستم مدیریت باتری (BMS)، شارژر و تجهیزات حفاظتی وابسته است. همچنین محدوده دمایی مجاز برای شارژ و دشارژ باید مطابق مشخصات سازنده رعایت شود.
در سیستمهای خورشیدی، باتری LiFePO4 معمولاً همراه با BMS مورد استفاده قرار میگیرد. BMS وظایفی مانند پایش ولتاژ سلولها، مدیریت جریان، کنترل شرایط شارژ و دشارژ و حفاظت در برابر برخی شرایط غیرمجاز را بر عهده دارد. به همین دلیل، هنگام انتخاب باتری لیتیومی باید علاوه بر ظرفیت و ولتاژ، مشخصات BMS و سازگاری آن با اینورتر و سایر تجهیزات سیستم نیز بررسی شود.
بهطور کلی، LiFePO4 یکی از گزینههای مهم برای سیستمهای ذخیره انرژی خورشیدی مدرن محسوب میشود؛ اما انتخاب آن باید بر اساس ظرفیت مورد نیاز، الگوی مصرف، شرایط محیطی، تعداد چرخههای مورد انتظار، توان شارژ و دشارژ و بودجه پروژه انجام شود.
مقایسه فناوریهای مختلف باتری
هر فناوری باتری ویژگیها و محدودیتهای خاص خود را دارد و نمیتوان یک نوع باتری را برای تمام سیستمهای خورشیدی بهترین گزینه دانست. انتخاب فناوری مناسب باید بر اساس نوع سیستم، میزان مصرف، تعداد چرخههای شارژ و دشارژ، ظرفیت مورد نیاز، شرایط محیطی و بودجه پروژه انجام شود.
بهطور کلی، باتریهای سرباسیدی مانند AGM و GEL به دلیل هزینه اولیه مناسب و فناوری شناختهشده، همچنان در برخی سیستمهای خورشیدی کوچک و کاربردهای پشتیبان مورد استفاده قرار میگیرند. در مقابل، باتریهای لیتیومی، بهویژه LiFePO4، به دلیل طول عمر چرخهای بیشتر، راندمان مناسب و امکان استفاده از عمق دشارژ بالاتر، در بسیاری از سیستمهای ذخیره انرژی جدید مورد توجه قرار گرفتهاند.
| ویژگی | سرباسیدی | AGM / GEL | LiFePO4 |
|---|---|---|---|
| هزینه اولیه | کمتر | متوسط | بیشتر |
| طول عمر چرخهای | متوسط تا کم | متوسط | بالا |
| عمق دشارژ قابل استفاده | محدودتر | محدودتر | بیشتر |
| وزن و حجم | زیاد | زیاد | کمتر |
| راندمان چرخه | متوسط | متوسط | بالا |
| نیاز به نگهداری | بسته به نوع | کم | کم |
| کاربرد در سیستم خورشیدی | برخی پروژهها | سیستمهای کوچک و متوسط | سیستمهای مدرن ذخیره انرژی |
جدول بالا یک مقایسه کلی است و مشخصات واقعی باتریها میتواند بر اساس برند، مدل، ظرفیت، شرایط کاری و طراحی سیستم تفاوت زیادی داشته باشد. بنابراین برای انتخاب نهایی، باید اطلاعات فنی سازنده و شرایط واقعی پروژه بررسی شود.
برای پروژههایی که باتری بهصورت روزانه و با تعداد چرخه بالا استفاده میشود، هزینه اولیه بهتنهایی معیار مناسبی برای انتخاب نیست. در چنین شرایطی، طول عمر چرخهای، ظرفیت قابل استفاده، راندمان و هزینه کل مالکیت باتری اهمیت بیشتری پیدا میکند.
ظرفیت، ولتاژ و عمق دشارژ باتری
برای انتخاب باتری مناسب در یک سیستم خورشیدی، تنها دانستن ظرفیت اسمی باتری کافی نیست. پارامترهایی مانند ولتاژ، ظرفیت، انرژی قابل استفاده، عمق دشارژ (DoD)، جریان شارژ و دشارژ و راندمان باید در کنار یکدیگر بررسی شوند تا باتری بتواند نیاز واقعی سیستم را تأمین کند.
ظرفیت باتری چیست؟
ظرفیت باتری معمولاً با واحد آمپرساعت (Ah) یا در سیستمهای ذخیره انرژی بزرگتر با واحد کیلوواتساعت (kWh) بیان میشود. آمپرساعت نشاندهنده مقدار بار الکتریکی قابل تأمین باتری در شرایط مشخص است، در حالی که کیلوواتساعت مقدار انرژی ذخیرهشده را بیان میکند.
برای یک برآورد ساده، انرژی اسمی باتری را میتوان از رابطه زیر به دست آورد:
انرژی (Wh) = ولتاژ (V) × ظرفیت (Ah)
برای مثال، یک باتری با ولتاژ نامی ۴۸ ولت و ظرفیت ۱۰۰ آمپرساعت، در حالت ایدهآل حدود ۴۸۰۰ واتساعت یا ۴٫۸ کیلوواتساعت انرژی اسمی دارد. مقدار انرژی قابل استفاده در عمل کمتر از مقدار اسمی است و به عمق دشارژ، راندمان و شرایط کاری باتری بستگی دارد.
ولتاژ باتری
باتریها و بانکهای باتری در سیستمهای خورشیدی معمولاً با ولتاژهایی مانند ۱۲، ۲۴ و ۴۸ ولت و در سیستمهای ذخیره انرژی بزرگتر با ولتاژهای بالاتر طراحی میشوند. انتخاب ولتاژ مناسب به توان سیستم، ظرفیت مورد نیاز، نوع اینورتر و طول مسیر کابلها بستگی دارد.
با افزایش توان سیستم، استفاده از ولتاژ بالاتر میتواند به کاهش جریان عبوری از کابلها کمک کند. به همین دلیل، سیستمهای خورشیدی با توان بالاتر معمولاً از بانک باتری ۴۸ ولت یا سیستمهای باتری با ولتاژ بالاتر استفاده میکنند؛ البته انتخاب نهایی باید مطابق مشخصات اینورتر و باتری انجام شود.
عمق دشارژ یا DoD چیست؟
Depth of Discharge (DoD) یا عمق دشارژ نشان میدهد چه درصدی از ظرفیت باتری در یک چرخه مورد استفاده قرار گرفته است. برای مثال، اگر از یک باتری ۱۰ کیلوواتساعتی، ۵ کیلوواتساعت انرژی استفاده شود، عمق دشارژ آن در این چرخه حدود ۵۰ درصد خواهد بود.
عمق دشارژ قابل استفاده به نوع باتری و مشخصات سازنده بستگی دارد. در بسیاری از باتریهای سرباسیدی، استفاده مکرر از عمق دشارژ زیاد میتواند عمر چرخهای باتری را کاهش دهد. باتریهای لیتیومی مانند LiFePO4 معمولاً امکان استفاده از درصد بیشتری از ظرفیت اسمی را فراهم میکنند، اما محدوده مجاز باید همیشه مطابق دستورالعمل سازنده رعایت شود.
انرژی قابل استفاده باتری
انرژی قابل استفاده یک باتری را میتوان بهصورت ساده از حاصلضرب ظرفیت اسمی در عمق دشارژ مجاز و راندمان سیستم در نظر گرفت:
انرژی قابل استفاده ≈ ظرفیت اسمی × DoD × راندمان
به همین دلیل، هنگام طراحی سیستم خورشیدی نباید تنها بر اساس ظرفیت اسمی باتری تصمیمگیری کرد. برای مثال، دو باتری با ظرفیت اسمی یکسان ممکن است به دلیل تفاوت در DoD، راندمان، دما و شرایط کاری، مقدار انرژی قابل استفاده و طول عمر متفاوتی داشته باشند.
در طراحی بانک باتری، علاوه بر انرژی مورد نیاز، توان لحظهای مصرفکننده، جریان مجاز شارژ و دشارژ، تعداد چرخههای مورد انتظار و شرایط محیطی نیز باید بررسی شود. این پارامترها در تعیین تعداد باتریها، نحوه اتصال آنها و انتخاب اینورتر مناسب نقش مهمی دارند.
نحوه انتخاب باتری مناسب برای سیستم خورشیدی
انتخاب باتری مناسب برای سیستم خورشیدی تنها بر اساس ظرفیت یا قیمت انجام نمیشود. باتری باید با نوع سیستم، اینورتر، میزان مصرف انرژی، مدت زمان پشتیبانی مورد نیاز و شرایط محیطی سازگار باشد. انتخاب صحیح میتواند باعث افزایش قابلیت اطمینان سیستم، کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات شود.
۱. تعیین میزان مصرف انرژی
اولین مرحله در انتخاب باتری، محاسبه میزان انرژی مورد نیاز مصرفکننده است. میزان مصرف معمولاً بر حسب کیلوواتساعت در روز (kWh/day) محاسبه میشود. باید مشخص شود چه تجهیزاتی، با چه توان و برای چند ساعت در شبانهروز مورد استفاده قرار میگیرند.
۲. تعیین مدت زمان پشتیبانی باتری
باید مشخص شود که باتری در زمان نبود تولید خورشیدی یا قطع شبکه، برای چه مدت باید برق مصرفکننده را تأمین کند. برای مثال، ممکن است باتری فقط برای چند ساعت پشتیبانی شبانه یا برای یک شبانهروز کامل طراحی شود. افزایش مدت زمان پشتیبانی، ظرفیت مورد نیاز بانک باتری را افزایش میدهد.
۳. انتخاب فناوری مناسب باتری
بر اساس نوع پروژه میتوان از فناوریهای مختلف مانند سرباسیدی، AGM، GEL و لیتیومیون استفاده کرد. در سیستمهایی که باتری بهصورت روزانه و با چرخههای زیاد مورد استفاده قرار میگیرد، باتریهای لیتیومی مانند LiFePO4 میتوانند گزینه مناسبی باشند؛ در حالی که در برخی پروژههای کوچک یا با محدودیت بودجه، باتریهای سرباسیدی همچنان قابل استفاده هستند.
۴. تعیین ظرفیت و ولتاژ بانک باتری
پس از مشخص شدن انرژی مورد نیاز، ظرفیت باتری بر اساس انرژی قابل استفاده، عمق دشارژ و راندمان سیستم تعیین میشود. همچنین ولتاژ بانک باتری باید با اینورتر و سایر تجهیزات سازگار باشد. در سیستمهای خورشیدی با توان بالاتر، استفاده از ولتاژهای بالاتر میتواند جریان مورد نیاز و در نتیجه تلفات کابل را کاهش دهد.
۵. بررسی عمق دشارژ و طول عمر چرخهای
DoD و تعداد چرخههای شارژ و دشارژ از مهمترین عوامل تعیینکننده عمر باتری هستند. هنگام مقایسه دو باتری، نباید فقط ظرفیت اسمی را مقایسه کرد؛ بلکه باید ظرفیت قابل استفاده در عمق دشارژ مشخص و تعداد چرخههای اعلامشده توسط سازنده نیز بررسی شود.
۶. بررسی توان شارژ و دشارژ
باتری باید بتواند جریان مورد نیاز سیستم را در هنگام شارژ و دشارژ تحمل کند. در زمان انتخاب باتری، توان مصرفکننده، توان اینورتر، جریان شارژ حاصل از پنلها و حداکثر جریان مجاز باتری باید با یکدیگر هماهنگ باشند.
۷. توجه به دمای محیط
دمای محیط میتواند بر ظرفیت، سرعت شارژ، عملکرد و طول عمر باتری تأثیر بگذارد. این موضوع بهخصوص در مناطق بسیار گرم یا سرد اهمیت دارد. برای باتریهای لیتیومی، محدوده دمای مجاز شارژ و دشارژ باید مطابق مشخصات سازنده رعایت شود.
۸. سازگاری باتری با اینورتر و سیستم مدیریت باتری
در سیستمهای مدرن، باتری باید از نظر ولتاژ، جریان، پروتکل ارتباطی و سایر مشخصات با اینورتر خورشیدی سازگار باشد. در باتریهای لیتیومی، وجود و مشخصات BMS نیز اهمیت ویژهای دارد و باید امکان ارتباط صحیح آن با اینورتر در صورت نیاز بررسی شود.
۹. بررسی هزینه کل مالکیت
قیمت اولیه باتری تنها بخشی از هزینه واقعی سیستم است. تعداد چرخهها، طول عمر، راندمان، ظرفیت قابل استفاده، هزینه نگهداری و زمان تعویض باتری باید در محاسبه هزینه کل مالکیت در نظر گرفته شود. گاهی باتری با قیمت اولیه بالاتر، به دلیل طول عمر بیشتر و ظرفیت قابل استفاده بالاتر، در بلندمدت اقتصادیتر خواهد بود.
در نهایت، انتخاب باتری مناسب باید بر اساس یک طراحی کامل سیستم انجام شود. ظرفیت پنلهای خورشیدی، نوع و توان اینورتر، الگوی مصرف، مدت زمان پشتیبانی، شرایط محیطی و بودجه پروژه باید همزمان بررسی شوند تا باتری با ظرفیت و فناوری مناسب انتخاب شود.
نقش باتری در سیستمهای On Grid، Off Grid، Hybrid و Multi-Source
نقش باتری در یک سیستم خورشیدی به نوع معماری سیستم و هدف پروژه بستگی دارد. در برخی سیستمها باتری جزء اصلی سیستم است و در برخی دیگر میتوان سیستم را بدون باتری طراحی کرد. بنابراین، وجود یا عدم وجود باتری باید بر اساس نیاز به ذخیره انرژی، برق پشتیبان، شرایط شبکه و الگوی مصرف تعیین شود.
باتری در سیستم On Grid
در یک سیستم خورشیدی On Grid معمولی، پنلهای خورشیدی از طریق اینورتر به شبکه برق متصل هستند و برای تأمین برق در زمان کاهش تولید، شبکه میتواند بهعنوان منبع پشتیبان عمل کند. به همین دلیل، در بسیاری از سیستمهای On Grid سنتی نیازی به باتری وجود ندارد.
با این حال، در سیستمهای On Grid مجهز به ذخیره انرژی میتوان باتری را به سیستم اضافه کرد تا انرژی تولیدشده در زمان مناسب ذخیره و در ساعات مورد نیاز یا هنگام قطع شبکه مورد استفاده قرار گیرد. در این حالت، طراحی سیستم باید بر اساس قابلیتهای اینورتر و تجهیزات ذخیره انرژی انجام شود.
باتری در سیستم Off Grid
در سیستم Off Grid که به شبکه برق متصل نیست، باتری یکی از اجزای اصلی سیستم است. انرژی تولیدشده توسط پنلهای خورشیدی در زمان تابش میتواند در باتری ذخیره شود و در ساعات شب یا زمان کاهش تولید خورشیدی برای تأمین برق مصرفکننده مورد استفاده قرار گیرد.
در این نوع سیستم، ظرفیت باتری باید بهگونهای انتخاب شود که علاوه بر تأمین مصرف روزانه، مدت زمان پشتیبانی مورد نیاز در شرایط کمبود تابش را نیز پوشش دهد. بنابراین ظرفیت باتری، توان پنلها و توان اینورتر باید بهصورت هماهنگ طراحی شوند.
باتری در سیستم Hybrid
در سیستم Hybrid، باتری در کنار پنل خورشیدی و شبکه برق قرار میگیرد و امکان مدیریت و ذخیره انرژی را فراهم میکند. انرژی تولیدشده توسط پنلها میتواند ابتدا برای تأمین مصرف استفاده شده و انرژی مازاد برای شارژ باتری اختصاص یابد.
باتری میتواند در زمان کاهش تولید خورشیدی یا افزایش مصرف، انرژی ذخیرهشده را در اختیار مصرفکننده قرار دهد. همچنین در بسیاری از طراحیها میتوان از باتری بهعنوان منبع برق پشتیبان در زمان قطع شبکه استفاده کرد. نحوه عملکرد دقیق سیستم به نوع اینورتر، تنظیمات سیستم و طراحی پروژه بستگی دارد.
باتری در سیستم Multi-Source
در سیستمهای Multi-Source یا چندمنبعه، باتری میتواند در کنار چند منبع انرژی مانند پنل خورشیدی، توربین بادی، برق شبکه و دیزلژنراتور قرار گیرد. هدف اصلی این ساختار، ایجاد یک سیستم مدیریت انرژی است که بتواند منابع مختلف را با توجه به شرایط تولید، مصرف و وضعیت ذخیره انرژی هماهنگ کند.
در چنین سیستمی، انرژی خورشیدی و بادی میتوانند در اولویت قرار گیرند و انرژی مازاد برای شارژ باتری استفاده شود. در زمان کاهش تولید منابع تجدیدپذیر، باتری میتواند بخشی از انرژی مورد نیاز را تأمین کند و در صورت کاهش بیشتر ذخیره یا ناکافی بودن تولید، منابع پشتیبان مانند شبکه برق یا دیزلژنراتور وارد مدار شوند.
مدیریت این منابع معمولاً توسط اینورتر هیبرید، سیستم مدیریت انرژی (EMS)، کنترلرهای اختصاصی و تجهیزات حفاظتی انجام میشود. در پروژههای بزرگتر، باتری، سیستم مدیریت باتری (BMS)، مبدل توان و تجهیزات کنترل میتوانند در قالب یک سیستم ذخیره انرژی باتری (BESS) طراحی شوند.
- On Grid: در سیستم معمولی معمولاً بدون باتری؛ امکان افزودن ذخیره انرژی در طراحیهای پیشرفته وجود دارد.
- Off Grid: باتری یکی از اجزای اصلی برای تأمین برق در زمان نبود تولید خورشیدی است.
- Hybrid: باتری برای ذخیره انرژی، کاهش وابستگی به شبکه و تأمین برق پشتیبان استفاده میشود.
- Multi-Source: باتری بخشی از سیستم مدیریت چند منبع انرژی شامل خورشید، باد، شبکه و دیزلژنراتور است.
بنابراین، انتخاب باتری باید همزمان با انتخاب اینورتر خورشیدی و سایر اجزای سیستم انجام شود. سازگاری الکتریکی و ارتباطی تجهیزات، ظرفیت ذخیرهسازی، توان شارژ و دشارژ و استراتژی مدیریت انرژی، همگی در عملکرد صحیح سیستم نقش دارند.
طول عمر و نگهداری باتری خورشیدی
طول عمر باتری خورشیدی به عوامل مختلفی مانند نوع فناوری، تعداد چرخههای شارژ و دشارژ، عمق دشارژ، دمای محیط، روش شارژ، جریان دشارژ و شرایط نگهداری بستگی دارد. بنابراین، عمر واقعی یک باتری فقط بر اساس عدد اعلامشده توسط سازنده قابل تعیین نیست و نحوه استفاده و طراحی سیستم نیز تأثیر زیادی بر آن دارد.
تأثیر عمق دشارژ بر عمر باتری
یکی از مهمترین عوامل مؤثر بر طول عمر باتری، عمق دشارژ (DoD) است. استفاده مکرر از بخش بسیار زیادی از ظرفیت باتری میتواند در بسیاری از فناوریها باعث افزایش فرسایش و کاهش تعداد چرخههای قابل استفاده شود. رعایت محدوده شارژ و دشارژ توصیهشده توسط سازنده میتواند به افزایش عمر باتری کمک کند.
تأثیر دما
دما یکی از عوامل مهم در عملکرد باتری است. دمای بسیار بالا میتواند روند فرسایش شیمیایی را افزایش دهد و دمای بسیار پایین نیز میتواند ظرفیت و توان قابل استفاده را کاهش دهد. به همین دلیل، محل نصب باتری باید دارای شرایط دمایی مناسب، تهویه کافی و حفاظت در برابر تابش مستقیم خورشید و گرمای بیش از حد باشد.
شارژ و دشارژ صحیح
ولتاژ و جریان شارژ باید با نوع و مشخصات باتری مطابقت داشته باشد. استفاده از تنظیمات نادرست شارژ میتواند باعث کاهش عمر باتری یا حتی آسیب به آن شود. در سیستمهای لیتیومی، سیستم مدیریت باتری (BMS) وظیفه مهمی در پایش و حفاظت از باتری دارد، اما تنظیم صحیح اینورتر و شارژر نیز ضروری است.
نگهداری باتریهای مختلف
نیاز به نگهداری به فناوری باتری بستگی دارد. باتریهای سرباسیدی تر یا Flooded ممکن است به بررسی سطح الکترولیت و انجام اقدامات دورهای نیاز داشته باشند، در حالی که باتریهای AGM، GEL و بسیاری از باتریهای لیتیومی به نگهداری دورهای بسیار کمتری نیاز دارند. با این حال، تمام باتریها باید بهصورت دورهای از نظر وضعیت ظاهری، اتصالات، دما و عملکرد بررسی شوند.
نکات مهم برای افزایش عمر باتری
- استفاده از باتری متناسب با نوع و ظرفیت سیستم خورشیدی
- رعایت محدوده ولتاژ و جریان شارژ و دشارژ توصیهشده توسط سازنده
- جلوگیری از دشارژ بیش از حد و مکرر باتری
- نصب باتری در محیط مناسب و دور از گرمای شدید و تابش مستقیم خورشید
- بررسی منظم کابلها، اتصالات و تجهیزات حفاظتی
- استفاده از BMS مناسب در باتریهای لیتیومی
- هماهنگ کردن باتری با اینورتر و سیستم مدیریت انرژی
- رعایت دستورالعمل نصب، شارژ، نگهداری و ایمنی سازنده
در سیستمهای خورشیدی که باتری هر روز شارژ و دشارژ میشود، طراحی صحیح ظرفیت باتری اهمیت ویژهای دارد. انتخاب باتری با ظرفیت مناسب و جلوگیری از کارکرد مداوم در شرایط نامناسب میتواند باعث افزایش عمر مفید سیستم و کاهش هزینه تعویض باتری در طول زمان شود.
طول عمر، نگهداری و استانداردهای باتری خورشیدی
طول عمر و عملکرد باتری خورشیدی به عواملی مانند نوع فناوری باتری، تعداد چرخههای شارژ و دشارژ، عمق دشارژ (DoD)، دمای محیط، جریان شارژ و دشارژ، ولتاژ شارژ، شرایط نگهداری و کیفیت سیستم مدیریت باتری بستگی دارد. به همین دلیل، برای افزایش عمر باتری باید علاوه بر ظرفیت، نحوه استفاده و شرایط کاری آن نیز بهدرستی طراحی شود.
DoD یا عمق دشارژ باتری چیست؟
Depth of Discharge (DoD) یا عمق دشارژ نشان میدهد چه مقدار از ظرفیت قابل استفاده باتری در یک چرخه مصرف شده است. برای مثال، اگر از یک باتری ۱۰ کیلوواتساعتی، ۵ کیلوواتساعت انرژی مصرف شود، عمق دشارژ آن در این چرخه حدود ۵۰ درصد است.
عمق دشارژ بیشتر الزاماً به معنای استفاده بهتر از باتری نیست؛ زیرا در بسیاری از فناوریها، افزایش عمق دشارژ میتواند تعداد چرخههای قابل دستیابی را کاهش دهد. در مقابل، استفاده از عمق دشارژ کمتر معمولاً باعث افزایش عمر چرخهای میشود، اما برای تأمین مقدار مشخصی انرژی، به ظرفیت باتری بزرگتری نیاز خواهد بود.
بنابراین، میزان مناسب DoD باید بر اساس نوع باتری و مشخصات سازنده تعیین شود. باتریهای سرباسیدی معمولاً نسبت به دشارژ عمیق و مکرر حساستر هستند، در حالی که باتریهای لیتیومی مانند LiFePO4 معمولاً امکان استفاده از بخش بیشتری از ظرفیت خود را دارند.
بهترین محدوده شارژ باتری چیست؟
درصد شارژ مناسب یا State of Charge (SoC) به نوع باتری، طراحی سلول و توصیه سازنده بستگی دارد. برای باتریهای خورشیدی، هدف این نیست که باتری همیشه در ۱۰۰ درصد شارژ یا تا نزدیک صفر درصد تخلیه شود؛ بلکه باید چرخه شارژ و دشارژ در محدودهای انجام شود که بین ظرفیت قابل استفاده و طول عمر باتری تعادل مناسبی ایجاد کند.
در باتریهای لیتیومی، بهویژه LiFePO4، استفاده از محدوده کاری متعادل میتواند به افزایش عمر چرخهای کمک کند. با این حال، عدد دقیق SoC و DoD باید از دیتاشیت باتری تعیین شود و نمیتوان یک درصد ثابت را برای تمام باتریها بهعنوان بهترین مقدار معرفی کرد.
جریان شارژ باتری چگونه تعیین میشود؟
جریان شارژ باید با ظرفیت باتری، فناوری آن و مشخصات اعلامشده توسط سازنده هماهنگ باشد. یکی از روشهای بیان نرخ شارژ، استفاده از مفهوم C-Rate است. برای مثال، جریان شارژ معادل 0.1C برای یک باتری 100Ah، بهصورت ساده معادل حدود 10 آمپر است؛ البته مقدار مجاز واقعی باید مطابق مشخصات همان باتری تعیین شود.
شارژ با جریان بیش از مقدار مجاز میتواند باعث افزایش دما، کاهش عمر یا آسیب به باتری شود. از طرف دیگر، جریان شارژ بسیار پایین لزوماً مشکل ایمنی ایجاد نمیکند، اما ممکن است زمان شارژ را افزایش دهد. بنابراین، شارژر، شارژکنترلر یا اینورتر باید بر اساس محدوده مجاز باتری تنظیم شود.
آیا دمای باتری بر عمر آن تأثیر دارد؟
دما تأثیر قابل توجهی بر عملکرد و عمر باتری دارد. بهطور کلی، برای بسیاری از باتریهای قابل شارژ، دمای ملایم محیط در حدود ۲۰ تا ۲۵ درجه سانتیگراد شرایط مناسبی برای کارکرد و نگهداری محسوب میشود، اما محدوده مجاز دقیق باید همیشه از مشخصات سازنده همان باتری تعیین شود.
دمای بالا میتواند سرعت فرسایش شیمیایی باتری را افزایش دهد و دمای پایین نیز میتواند ظرفیت و توان قابل استفاده را کاهش دهد. در باتریهای لیتیومی، شارژ در دمای بسیار پایین میتواند به سلول آسیب وارد کند و به همین دلیل بسیاری از باتریهای دارای BMS، در شرایط دمایی نامناسب فرآیند شارژ را محدود یا متوقف میکنند.
محل نصب باتری باید دارای تهویه مناسب، حفاظت در برابر تابش مستقیم خورشید و گرمای شدید و شرایط محیطی کنترلشده باشد. در پروژههای بزرگتر، ممکن است استفاده از سیستم مدیریت حرارتی نیز ضروری باشد.
آیا دشارژ کامل باتری باعث خراب شدن آن میشود؟
دشارژ کامل یا قرار گرفتن باتری در ولتاژی پایینتر از محدوده مجاز میتواند به باتری آسیب برساند، اما شدت این آسیب به فناوری و مدت زمان باقی ماندن باتری در حالت دشارژ عمیق بستگی دارد.
در باتریهای سرباسیدی، دشارژ عمیق و باقی ماندن باتری در حالت کمشارژ میتواند باعث کاهش عمر و در برخی شرایط سولفاته شدن صفحات شود. در باتریهای لیتیومی نیز تخلیه سلولها به زیر محدوده مجاز میتواند باعث آسیب سلول یا فعال شدن سیستم حفاظتی BMS شود.
به همین دلیل، در طراحی سیستم خورشیدی باید از دشارژ بیش از حد جلوگیری شود و حداقل ولتاژ قطع، محدوده DoD و تنظیمات شارژ مطابق مشخصات باتری و اینورتر انتخاب شوند.
اگر باتری کاملاً خالی شد، چه کاری باید انجام داد؟
اگر باتری بهطور کامل تخلیه شده است، نباید بدون بررسی مشخصات آن مستقیماً با هر شارژری به آن جریان وارد کرد. ابتدا باید ولتاژ باتری، وضعیت ظاهری، دما و شرایط سیستم مدیریت باتری بررسی شود.
در باتریهای لیتیومی ممکن است BMS پس از کاهش بیش از حد ولتاژ، باتری را برای حفاظت از سلولها از مدار خارج کند. در چنین شرایطی، روش بازگرداندن باتری به حالت عادی به طراحی BMS و دستورالعمل سازنده بستگی دارد و نباید بدون تجهیزات و روش مورد تأیید سازنده اقدام به شارژ اجباری کرد.
در باتریهای سرباسیدی نیز امکان بازیابی یک باتری کاملاً تخلیهشده در برخی شرایط وجود دارد، اما تضمینی نیست. اگر باتری برای مدت طولانی در حالت دشارژ باقی مانده باشد، ممکن است ظرفیت آن بهطور دائمی کاهش یافته باشد و حتی پس از شارژ مجدد عملکرد اولیه خود را به دست نیاورد.
بنابراین، «احیای باتری» به معنی بازگشت قطعی باتری به ظرفیت اولیه نیست و باید پس از بررسی ولتاژ، ظرفیت، مقاومت داخلی و وضعیت سلولها درباره امکان استفاده مجدد تصمیمگیری شود.
چرخه شارژ و دشارژ و طول عمر باتری
هر بار که باتری از یک سطح شارژ مشخص تخلیه و دوباره شارژ میشود، یک چرخه شارژ و دشارژ شکل میگیرد. تعداد چرخه قابل تحمل یکی از معیارهای مهم تعیین طول عمر باتری است؛ اما تعداد چرخه اعلامشده توسط سازنده باید همراه با شرایط آزمون آن، از جمله DoD، دما، جریان شارژ و دشارژ و شرایط پایان عمر بررسی شود.
به همین دلیل، مقایسه دو باتری فقط بر اساس عبارت «تعداد چرخه بالا» دقیق نیست. باید مشخص شود این تعداد چرخه در چه عمق دشارژ و چه شرایطی به دست آمده است.
استانداردها و الزامات فنی باتریهای خورشیدی
باتریهای مورد استفاده در سیستمهای ذخیره انرژی باید از نظر ایمنی، ساختار الکتریکی، عملکرد و شرایط نصب با الزامات فنی مربوطه مطابقت داشته باشند. استاندارد مورد نیاز به فناوری باتری و نوع کاربرد آن بستگی دارد و یک استاندارد واحد برای تمام باتریهای خورشیدی وجود ندارد.
در باتریهای لیتیومی مورد استفاده در کاربردهای صنعتی و ذخیره انرژی، استانداردهایی مانند IEC 62619 برای الزامات ایمنی باتریهای لیتیومی صنعتی اهمیت دارند. برای برخی باتریهای لیتیومی مورد استفاده در سیستمهای ذخیره انرژی ثابت نیز استانداردها و الزامات تخصصی دیگری مانند IEC 63056 میتوانند مطرح باشند.
در باتریهای سرباسیدی ثابت، استانداردهای خانواده IEC 60896 برای باتریهای سرباسیدی ثابت مورد استفاده قرار میگیرند و الزامات آنها با توجه به نوع باتری و کاربرد متفاوت است.
همچنین در زمان خرید یا واردات باتری، علاوه بر استاندارد محصول، باید اسناد فنی و ایمنی، مشخصات سازنده، شرایط حملونقل و الزامات مربوط به حمل باتریهای لیتیومی مانند UN 38.3 نیز بررسی شود.
وجود یک استاندارد یا گواهی بهتنهایی به معنای مناسب بودن باتری برای یک پروژه خاص نیست. سازگاری باتری با اینورتر، محدوده ولتاژ، جریان مجاز، BMS، ظرفیت قابل استفاده، شرایط دمایی و مشخصات واقعی پروژه نیز باید بررسی شود.
مهمترین نکات برای افزایش عمر باتری خورشیدی
- از دشارژ بیش از حد و مکرر باتری جلوگیری کنید.
- ولتاژ و جریان شارژ را مطابق مشخصات سازنده تنظیم کنید.
- دمای محل نصب را در محدوده توصیهشده سازنده نگه دارید.
- از قرار گرفتن باتری در معرض گرمای شدید و تابش مستقیم خورشید جلوگیری کنید.
- ظرفیت باتری را متناسب با مصرف و تعداد چرخه مورد انتظار انتخاب کنید.
- در باتریهای لیتیومی، سازگاری BMS با اینورتر و تجهیزات سیستم را بررسی کنید.
- از تجهیزات حفاظتی و کابلهای متناسب با جریان سیستم استفاده کنید.
- باتری را برای مدت طولانی در حالت کاملاً تخلیه رها نکنید.
- مشخصات فنی و شرایط گارانتی سازنده را قبل از خرید بررسی کنید.
نگهداری صحیح و طراحی اصولی باتری میتواند نقش مهمی در افزایش قابلیت اطمینان سیستم خورشیدی و کاهش هزینههای تعویض باتری داشته باشد. با این حال، عمر واقعی باتری همیشه به فناوری، کیفیت ساخت و شرایط استفاده بستگی دارد و باید بر اساس مشخصات فنی سازنده ارزیابی شود.
جمعبندی؛ اهمیت انتخاب صحیح باتری در سیستم خورشیدی
باتری یکی از مهمترین اجزای سیستمهای خورشیدی مجهز به ذخیره انرژی است و وظیفه آن تنها ذخیره برق تولیدشده توسط پنلها نیست. شناخت ساختار باتری، نحوه عملکرد، فناوری ساخت، ظرفیت، ولتاژ، عمق دشارژ، تعداد چرخه، جریان شارژ و دشارژ، دمای کاری و سیستم مدیریت باتری، همگی در انتخاب و استفاده صحیح از آن اهمیت دارند.
انتخاب باتری مناسب باید بر اساس میزان مصرف انرژی، مدت زمان پشتیبانی مورد نیاز، نوع سیستم خورشیدی، توان پنلها، مشخصات اینورتر، شرایط محیطی و بودجه پروژه انجام شود. استفاده از یک باتری با ظرفیت بالا لزوماً به معنی طراحی بهتر نیست؛ بلکه باتری باید از نظر فنی با تمام اجزای سیستم و الگوی مصرف هماهنگ باشد.
در سیستمهای خورشیدی کوچک، تجاری و صنعتی میتوان بر اساس نیاز پروژه از فناوریهای مختلفی مانند باتریهای سرباسیدی و لیتیومی استفاده کرد. در پروژههایی که تعداد چرخه بالا، استفاده روزانه، راندمان مناسب و طول عمر بیشتر اهمیت دارد، فناوریهای لیتیومی مانند LiFePO4 میتوانند گزینه مناسبی باشند؛ البته انتخاب نهایی باید بر اساس مشخصات فنی سازنده و شرایط واقعی پروژه انجام شود.
همچنین هنگام خرید باتری نباید تنها قیمت یا ظرفیت اسمی آن ملاک قرار گیرد. بررسی ساختار و فناوری سلول، ظرفیت قابل استفاده، DoD، تعداد چرخه در شرایط مشخص، حداکثر جریان شارژ و دشارژ، محدوده دمایی، BMS، استانداردهای ایمنی، سازگاری با اینورتر و شرایط گارانتی برای انتخاب یک باتری مناسب اهمیت زیادی دارد.
نگهداری صحیح نیز به اندازه انتخاب باتری اهمیت دارد. جلوگیری از دشارژ بیش از حد، رعایت محدوده دمایی، استفاده از ولتاژ و جریان شارژ مناسب و بررسی دورهای وضعیت باتری میتواند به افزایش طول عمر و قابلیت اطمینان سیستم ذخیره انرژی کمک کند.
در نهایت، باتری باید بهعنوان بخشی از یک سیستم یکپارچه ذخیره انرژی دیده شود، نه یک تجهیز مستقل. طراحی صحیح پنل خورشیدی، اینورتر، باتری، کابلها، تجهیزات حفاظتی و سیستم مدیریت انرژی در کنار یکدیگر، نقش اصلی را در دستیابی به یک سیستم خورشیدی ایمن، پایدار، اقتصادی و قابل اعتماد دارد.
اگر برای پروژه خود به دنبال انتخاب ظرفیت باتری، نوع فناوری یا طراحی یک سیستم خورشیدی مجهز به ذخیره انرژی هستید، ابتدا باید الگوی مصرف و نیاز واقعی پروژه مشخص شود و سپس ظرفیت و تجهیزات سیستم بر اساس محاسبات فنی انتخاب شوند.
منابع و مطالعه بیشتر
مطالب این صفحه با هدف ارائه یک آشنایی جامع و کاربردی با باتری و نقش آن در سیستمهای خورشیدی تهیه شده است. برای مطالعه تخصصیتر درباره ساختار باتری، فناوریهای مختلف، نحوه شارژ و دشارژ و مشخصات فنی، میتوانید منابع معتبر زیر را نیز مطالعه کنید:
- Battery University – Battery Building Blocks : آشنایی با اجزای اصلی باتری، الکترودها، الکترولیت و ساختار انواع باتری.
- Battery University – How does the Lead Acid Battery Work? : اطلاعات تخصصیتر درباره ساختار، شارژ، دشارژ، طول عمر و عوامل مؤثر بر عملکرد باتریهای سرباسیدی.
- Battery University – How do Lithium Batteries Work? : آشنایی با ساختار، عملکرد و فناوری باتریهای لیتیومیون و تفاوت آنها با سایر فناوریها.
این منابع برای مطالعه عمیقتر ارائه شدهاند و انتخاب نهایی باتری برای یک سیستم خورشیدی باید بر اساس مشخصات فنی سازنده، شرایط پروژه و طراحی صحیح کل سیستم انجام شود.
